螺纹车床有哪些分类?螺纹车床操作流程有哪些?

刘辈 117 0

螺纹车床是指车削螺纹的螺纹加工机床。其中短螺纹车床、管子螺纹车床和油管接头螺纹车床等主要用于车削短螺纹工件和石油、地质钻探用的油管、套管等的螺纹;精密丝杠车床主要用于机床制造业中加工精密螺纹。那么螺纹车床有哪些分类?螺纹车床操作流程有哪些?接下来我们一起来了解一下。

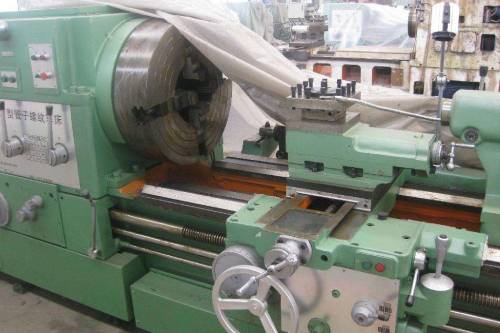

螺纹车床有哪些分类?螺纹车床操作流程有哪些?  第1张

螺纹车床分类

短螺纹车床

布局与普通车床基本相似。工件与刀具之间的螺纹形成运动不用丝杠,而用装于床身中间的端面凸轮来完成。凸轮的升程轮廓使刀架前进,车削螺纹;降程轮廓使刀架返回。它能避免一般车床上高速车削螺纹时主轴和丝杠的频繁正、反向旋转。

管子螺纹车床

管子螺纹车床一般在主轴箱上设一较大通孔,工件穿过通孔后被位于主轴两端的两个卡盘夹紧作回转运动。刀具的进给一般有两种方式:一种是类似普通车床由丝杠带动位于床身前面的溜板和刀架而实现;另一种是由位于床身中央的溜板上的平梳刀外螺纹切头(见自动开合螺纹切头)切入工件并随之前移而实现。某些加工长管子的机床还带有工件支承装置。管子螺纹车床已部分采用了数字控制。工件每转1转,刀具按进给脉冲数均匀地移动相当于选定螺距的距离,这对于加工锥螺纹、更换螺距和校正螺距误差十分方便。这类机床的加工工件长达15米,直径大达400毫米。

油管接头螺纹车床

油管接头螺纹车床也可采用数字控制。由于管接头两端内锥螺纹旋向不同,并有较高的同心度要求,有的机床上工件夹头可带着工件在加工完一端的螺纹后用液压的方法调头,以便车削另一端的螺纹。

丝杠车床

丝杠车床与普通车床的区别在于母丝杠直径较大,并置于床身两导轨之间,而不是在床身的前面。为了提高加工精度,机床带有螺距误差校正装置,主要用于车削精密丝杠。工件螺距误差每300毫米一般不超过7微米。

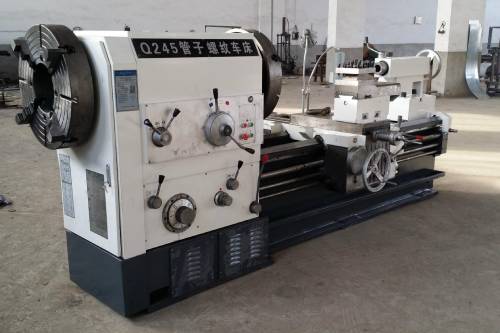

螺纹车床有哪些分类?螺纹车床操作流程有哪些?  第2张

螺纹车床操作流程

1.开车床前的检查

1.1根据机床润滑图表加注合适的润滑油脂。

1.2检查各部电气设施,手柄、传动部位、防护、限位装置齐全可靠、灵活。

1.3各档应在零位,皮带松紧应符合要求。

1.4床面不准直接存放金属物件,以免损坏床面。

1.5被加工的工件、无泥砂、防止泥砂掉入拖板内、磨坏导轨。

1.6未夹工件前必须进行空车试运转,确认一切正常后,方能装上工件。

2.操作程序

2.1上好工件,先起动润滑油泵,使油压达到机床的规定,方可开动。

2.2调整交换齿轮架,调挂轮时,必须切断电源,调好后,所有螺栓必须紧固,扳手应及时取下,并脱开工件试运转。

2.3装卸工件后,应立即取下卡盘扳手和工件的浮动物件。

2.4机床的尾架、摇柄等按加工需要调整到适当位置,并紧固或夹紧。

2.5工件、刀具、夹具必须装卡牢固。浮动力具必须将引刀部分伸入工件,方可启动机床。

2.6使用中心架或跟刀架时,必须调好中心,并有良好的润滑和支承接触面。

2.7加工长料时,主轴后面伸出的部份不宜过长,若过长应装上托料架,并挂危险标记。

2.8进刀时,刀要缓慢接近工作,避免碰击;拖板来回的速度要均匀。换刀时,刀具与工件必须保持适当距离。

2.9切削车刀必须紧固,车刀伸出长度一般不超过刀厚度的2.5倍。

2.1.0加工偏心件时,必须有适当的配重,使卡盘重心平衡,车速要适当。

2.1.1.盘卡超出机身以外的工件,必须有防护措施。

2.1.2对刀调整必须缓慢,当刀光离工件加工部位40-60毫米时,应改用手动或工作进给,不准快速进给直接吃刀。

2.1.3用锉刀打光工件时,应将刀架退至安全位置,操作者应面向卡盘,右手在前,左手在后。表面有键槽,方孔的工件禁止用锉刀加工。

2.1.4用砂布打光工件外圆时,操作者按上条规定的姿势,两手拉着砂布两头进行打光。禁止用手指夹持砂布打磨内孔。

2.1.5自动走刀时,应将小刀架调到与底座平齐,以防底座碰到卡盘。

2.1.6切断大、重工件或材料时,应留有足够的加工余量。

3.停车操作

3.1切断电源、卸下工件。

3.2各部手柄打倒零位,清点工器具,打扫清洁。

3.3检查各部保护装置的情况。

4.运行中的注意事项

4.1严禁非工作人员操作机床。

4.2严禁运行中手摸刀具,机床的转动部分或转动工件。

4.3不准使用紧急停车,如遇紧急情况用该按钮停车后,应按机床的启动前规定,重新检查一遍。

4.4不许脚踏车床的导轨面,丝杆、光杆等,除规定外不准用脚代替手操作手柄。

4.5内壁具有砂眼,缩孔或有键槽的零件、不准用三角刮刮削内孔。

4.6气动后液压卡盘的压缩空气或液体的压力必须达到规定值,方可使用。

4.7车削细长工件,在床头前两面伸出长度超过直径4倍以上时,应按工艺规定用。中心架或跟力架支扶。在床头后面伸出时,应加防护装置和警告标志。

4.8切削脆性金属或切削易飞溅时(包括磨削),应加防护挡板,操作人要戴防护眼镜。

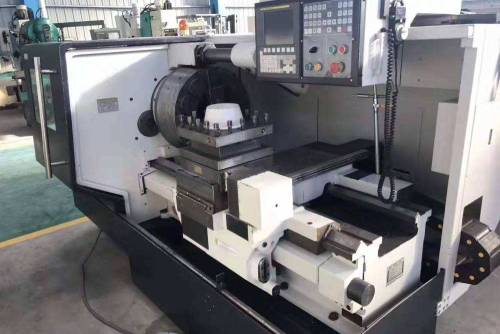

螺纹车床有哪些分类?螺纹车床操作流程有哪些?  第3张

以上就是关于“螺纹车床有哪些分类?螺纹车床操作流程有哪些?”的相关知识点,上海机床展官方就介绍到这里,如有关于机床及上海机床展相关内容其他问题,欢迎大家关注我们“微信公众号:机床展门票”咨询哦!
