卧式双立柱金属带锯床主要用于、低合金钢、高合金刚、特殊合金钢和不锈钢。金属带锯床组成较为复杂,我们在实际操作过程中一定要按照安全操作指导进行实操。今天跟大家分享的是金属带锯床由哪些部件组成的?如何操作锯床?希望对大家在操作过程中有所帮助。

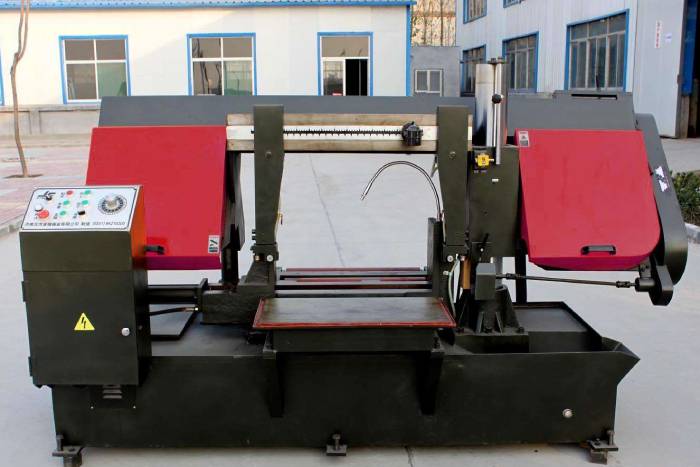

金属带锯床由哪些部件组成的?如何操作锯床?  第1张

金属带锯床组成部件

双立柱卧式金属带锯床主要部件有:底坐;床身、立柱;锯梁和传动机构;导向装置;工件夹紧;张紧装置;送料架;液压传动系统;电气控制系统;润滑及冷却系统。

液压传动系统由泵、阀、油缸、油箱、管路等元辅件组成的液压回路,在电气控制下完成锯梁的升降,工件的夹紧。通过调速阀可实行进给速度的无级调速,达到对不同材质工件的锯切需要。

电气控制系统由电气箱、控制箱、接线盒、行程开关、电磁铁等组成的控制回路,用来控制锯条的回转、锯梁的升降、工件的夹紧等,使之按一定的工作程序来实现正常切削循环。

润滑系统开车前必须按机床润滑部位(钢丝刷轴、蜗轮箱、主动轴承座、蜗杆轴承、升降油缸上下轴、活动虎钳滑动面夹紧丝杆)要求加油。蜗轮箱内的蜗轮、蜗杆采用30号机油油浴润滑,由蜗轮箱上部的油塞孔注入,箱仙面备有油标,当锯梁位于低位置时,油面应位于油标的上、下限之间。试用一个月后应换油,以后每隔3-6个月换油1次,蜗轮箱下部设有放油塞。

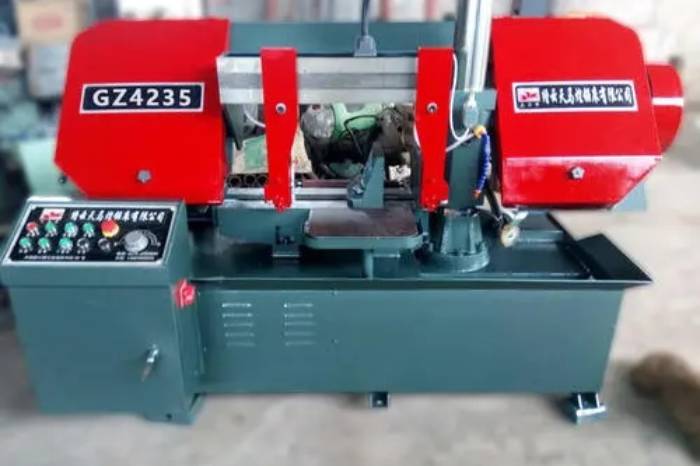

金属带锯床由哪些部件组成的?如何操作锯床?  第2张

金属带锯床安全操作规程

1、带锯床操作及维修人员,必须经过专业培训,掌握带锯床操作和维修技能。作业人员应确保充足睡眠,保持精力集中。

2、变速时必须先停车再打开防护罩,转动手柄使皮带放松,将三角皮带置于所需速度的槽中,然后张紧皮带,盖好防护罩。

3、除屑钢丝刷的调整应使钢丝接触带锯条的齿部,但不要超过齿的根部,注意观察钢丝刷是否能清除铁屑。

4、根据所加工工件的尺寸大小沿燕尾导轨调整导向臂,调整完毕后必须锁紧导向装置。

5、锯料大直径不得超过规定,工件必须夹持牢固。

6、带锯条松紧应适当,速度和进给量必须恰当。

7、铸铁、铜、铝件不加切写削液,其它均需加切削液。

8、切削途中锯条断裂,调换新锯条后,工件必须翻身重新锯,锯弓放下时应缓慢,不得冲击。

9、切削过程中操作者严禁离开岗位,严禁带手套操作。

10、每班下班时,必须切断电源,打开防护罩,清除被带入锯轮周围的切屑,做好日常维护保养及周围清扫工作。

金属带锯床由哪些部件组成的?如何操作锯床?  第3张

以上就是关于“金属带锯床由哪些部件组成的?如何操作锯床?”的相关知识点,上海机床展官方就介绍到这里,如有关于机床及上海机床展相关内容其他问题,欢迎大家关注我们“微信公众号:机床展门票”咨询哦!
