大水磨平面磨床分类汇总说明

刘辈 214 0

大水磨平面磨床可分为下面几类:

一、卧轴矩台式大水磨平面磨床

在这种大水磨平面磨床中,工件由矩形电磁工作台吸住。砂轮作旋转主运动,大水磨平面磨床工作台作纵向往复运动,大水磨平面磨床砂轮架作间歇的竖直切入运动和横向进给运动。

二、立轴圆台式大水磨平面磨床

在这种大水磨平面磨床上,砂轮作旋转主运动圆大水磨平面磨床工作台旋转作圆周进给运动,大水磨平面磨床砂轮架作间歇的竖直切入运动。

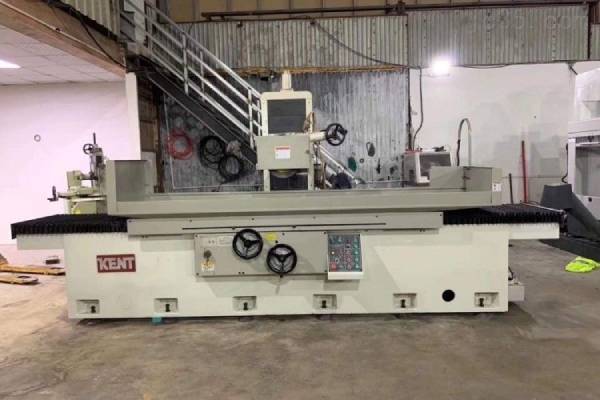

大水磨平面磨床分类汇总说明  第1张

三、立轴矩台式大水磨平面磨床

在这种大水磨平面磨床上,大水磨平面磨床砂轮作旋转主运动,大水磨平面磨床矩形工作台作纵向往复运动,砂轮架作间歇的竖直切入运动。

四、卧轴圆台式大水磨平面磨床

在这种大水磨平面磨床上,砂轮作旋转主运动,大水磨平面磨床圆工作台旋转作圆周进给运动,砂轮架作连续的径向进给运动和间歇的竖直切入运动。此外,工作台的回转中心线可以调整至倾斜位置,以便磨削锥面。

五、双端面大水磨平面磨床

大水磨平面磨床使用两个磨头的砂轮端面一起磨削工件的两个平行平面,有卧轴,立轴两种型式。工件由直线式或旋转式等送料设备引导经过砂轮。这种大水磨平面磨床功率很高,适用于大批量生产轴承环和活塞环等零件。

大水磨平面磨床分类汇总说明  第2张

以上就是关于“大水磨平面磨床分类汇总说明”的相关知识点,上海机床展官方就介绍到这里,如有关于机床及上海机床展相关内容其他问题,欢迎大家关注我们“微信公众号:机床展门票”咨询哦!
