雷尼绍XL-80激光干涉仪将机床校准时间缩短50%

刘辈 86 0

BOST Machine Tools Company是西班牙一家成熟的重型、超重型车床和重型轧机制造商。BOST坚持对每台机床执行严格的出厂检验,包括几何精度和重复性验证,以及负载测试。

雷尼绍XL-80激光干涉仪将机床校准时间缩短50%   第1张

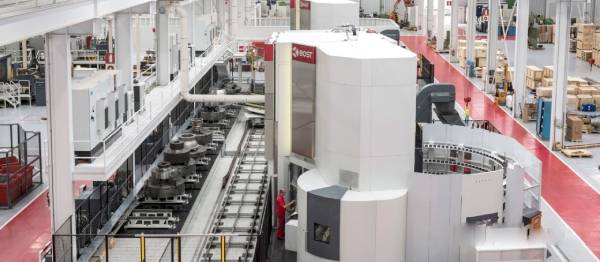

BOST在西班牙的生产工厂

随着市场的要求日益严苛,BOST面临着准确验证并提高回转轴精度的挑战,主要是回转轴B的校准。

B轴校准对于五轴机床性能验证及质量保障至关重要,但由于旋转摆头的设计,无法在这些轴的中心安装设备来验证性能。

BOST还希望提升C轴的性能。以前,C轴是使用五棱镜系统进行测量的。但是这种测量方法不够灵活,当执行360度测试时,只能以30度为间隔来采集12个位置。

雷尼绍XL-80激光干涉仪将机床校准时间缩短50%   第2张

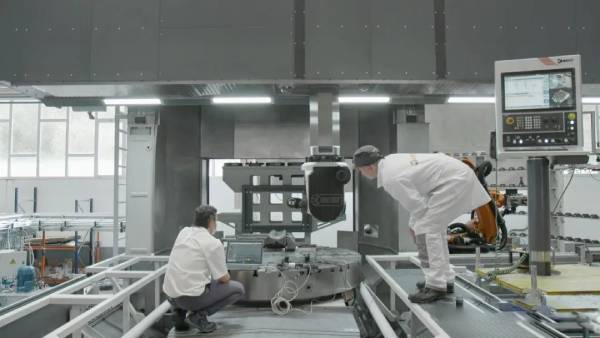

雷尼绍的工程师在BOST的各式机床上演示了XR20-W无线型回转轴校准装置的功能。XR20-W在测试方法设定方面非常灵活,可以根据被测轴的具体要求来配置测试的采集间隔和测量范围。

借助雷尼绍的摆动轴转台测量软件,XR20-W可以安装在回转中心之外,为校准回转轴B提供了一种简单易行的解决方案。

利用这种灵活的测量方法,BOST成功改进了回转轴B和C的技术规格。

“XR20-W无线型回转轴校准装置为回转轴测量提供了一种快速、精确的解决方案。”

BOST之前已经采用了雷尼绍的诸多机器校准解决方案。

雷尼绍XL-80激光干涉仪具有稳定的激光源以及环境补偿功能,它的线性测量精度在±0.5 ppm以内,可将校准时间缩短多达50%。

BOST还使用XL-80对与角度和直线度误差相关的定位性能进行精度检查。

雷尼绍XL-80激光干涉仪将机床校准时间缩短50%   第3张

此外,BOST也使用雷尼绍QC20-W球杆仪对XY、YZ和ZX平面进行圆度检测,以验证机床校准情况。在以上产品和技术的帮助下,该公司生产出高性能机床,并可提供相应的可溯源证书。

根据雷尼绍的建议,BOST决定购买XR20-W无线型回转轴校准装置,因为它针对BOST的具体要求提供了五轴校准解决方案。将XR20-W与XL-80激光干涉仪结合使用时,精度可高达±1角秒,而且易于设定,数据采集速度快。

XR20-W非常灵活,可以使用雷尼绍的摆动轴转台测量软件和CARTO软件执行“同轴”或“摆动轴”测量。摆动轴转台测量为BOST提供了可溯源的校准数据。

以上就是关于“雷尼绍XL-80激光干涉仪将机床校准时间缩短50% ”的相关资讯分享,上海机床展官方就介绍到这里,如有关于机床及上海机床展相关内容其他问题,欢迎大家关注我们“微信公众号:机床展门票”咨询哦!
