JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心

刘辈 87 0

今天小编为大家介绍一位具有“特别的铣削技巧”的车床小达人,他就是兼备高速、高精度、高生产率、和高性价比的JL-52MYS!

追求简单和高性能的CNC车床,斜插补动力刀塔车铣复合中心,能车会铣还自带Y轴,有请隆重登场!!!!

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第1张

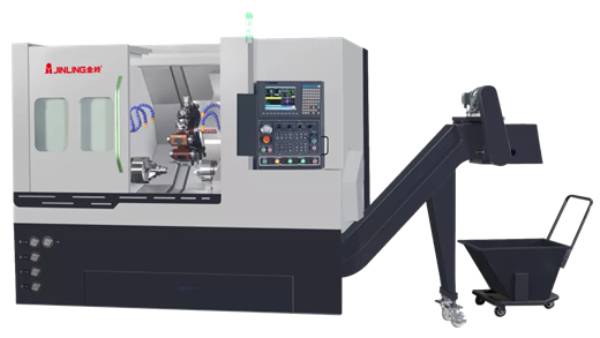

产品外观

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第2张

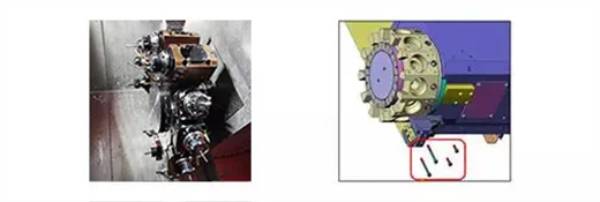

刀塔干涉图

双主轴复合CNC车削中心具有相对排列的两个主轴,斜Y轴控制的伺服动力刀塔具备双面刀座。因此可对2个不同零件(或相同零件)进行车铣加工。机床特有双通道控制系统可实现双主轴、四轴联动,能够完成对一些形状复杂的精密零件的车削,钻削,铣削甚至磨削复合加工,同时两套主轴及刀架可以快速切换,极大的缩短零件生产周期,还能避免因为重复装夹而出现的形位公差误差过大。

机床整体采用对列双主轴的布局形式,主轴具有分度插补的C轴控制功能,并且两主轴具有回转同步(转速同步)功能。可以实现不停机情况下零件快速对接,实现一次装夹全方位加工的车铣复合加工。机床独特的X、Y叠加型斜床身结构,极地的摩擦、结构的高刚性、及耐重切削能力和高精度特性,可确保床身结构长期稳定不变形。

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第3张

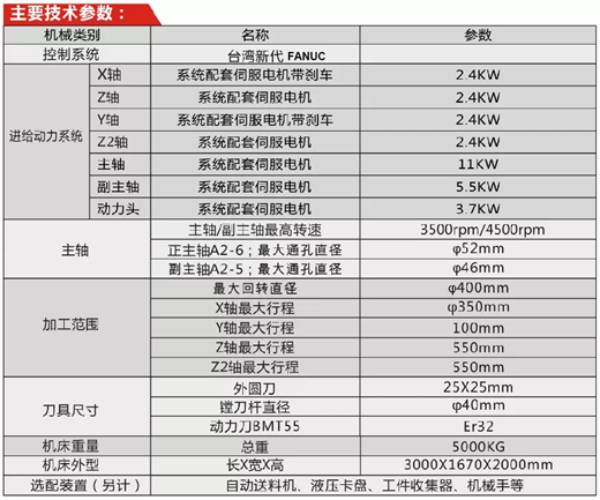

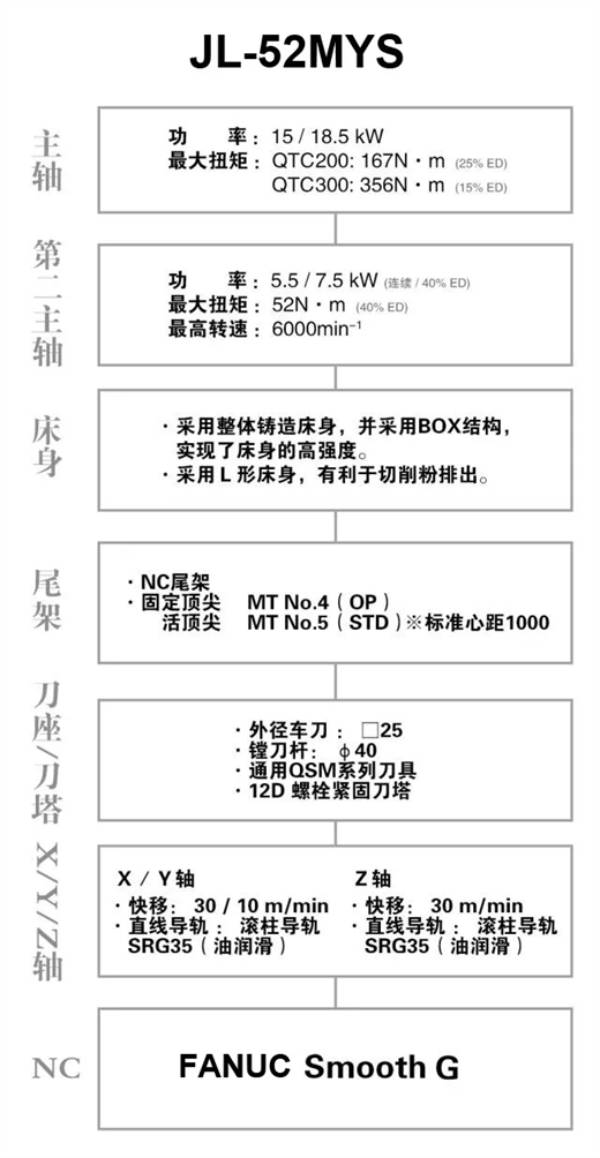

技术参数一

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第4张

技术参数二

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第5张

客户可选项

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第6张

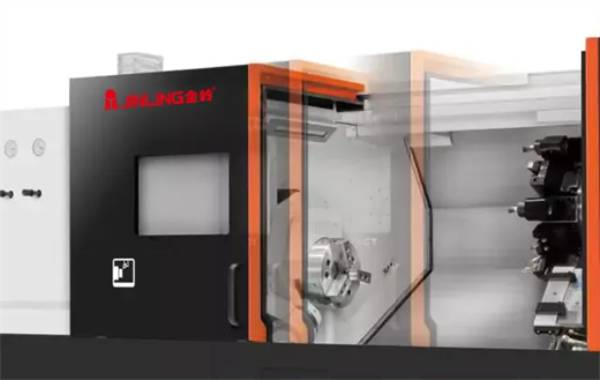

Ⅰ.前门自动开闭

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第7张

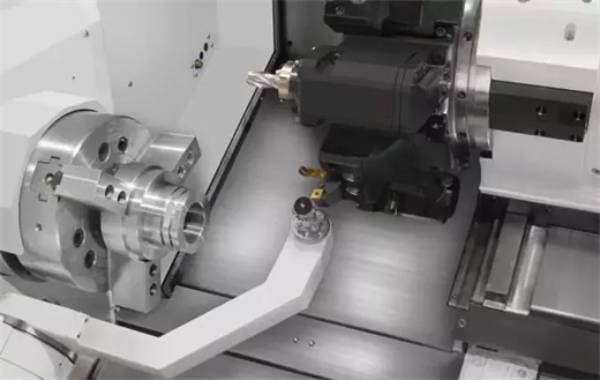

Ⅱ.对刀仪

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第8张

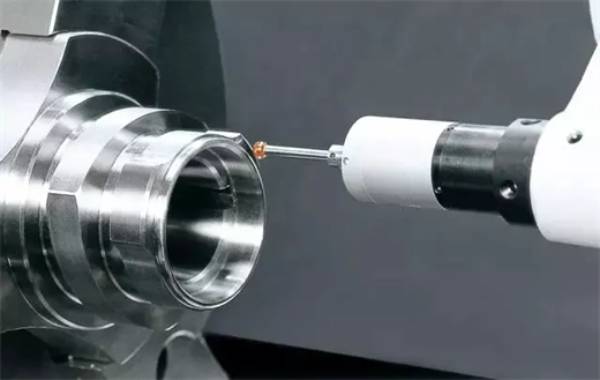

Ⅲ.自动工件测量

机型亮点

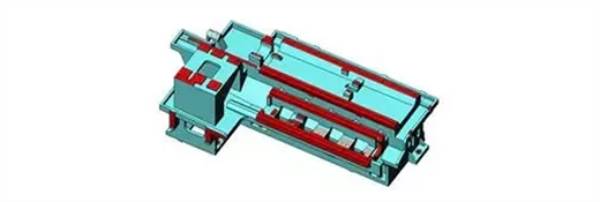

1、高刚性整体铸造床身

机床采用L形整体铸造床身,具有较高的刚性和良好的排屑性能。

机床床身周边设置了润滑油、冷却液回收沟槽,避免了其外漏对周边环境的污染。

直线轴全轴采用滚柱导轨,高刚性下保证低动摩擦力,具备高速、耐久、长寿的特点。

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第9张

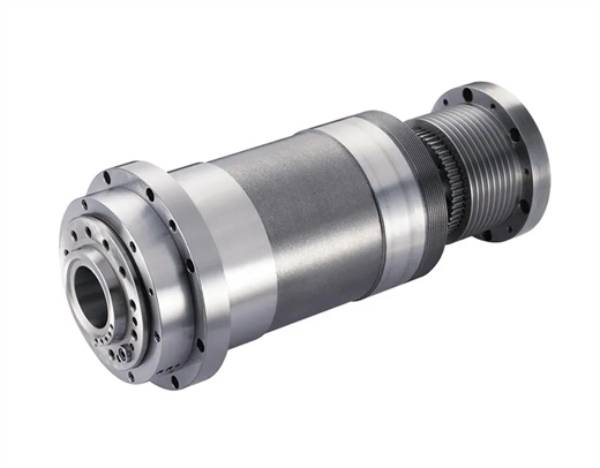

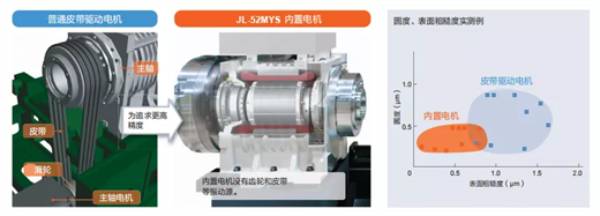

2、高精度内置电主轴

采用内置电主轴结构,由于没有类似齿轮、皮带等振动源带来的振动,具有高速平稳运转能力。并且启动、停止时间短,适合大批量生产。

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第10张

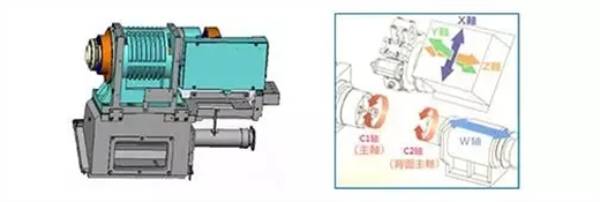

3、Y轴床鞍(MY、MSY配置)

采用30°夹角的滑鞍,通过Yt轴和X轴的合成运动,形成±50mm(100mm)的Y轴行程。

各直线运动轴采用滚柱导轨,既提高了机床的快速响应特性,又保证了机床的高刚性特点。

X轴丝杠采用预拉伸结构设计,为高精度加工提供保证。

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第11张

4、12角高分度动力刀塔

采用伺服电机分度、齿盘定位、液压夹紧的形式,转位速度快、定位精度高。

动力刀具主轴采用二级齿轮减速,扩大了铣削主轴的扭矩。

采用螺栓固定式刀盘结构,刀座刚性好。

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第12张

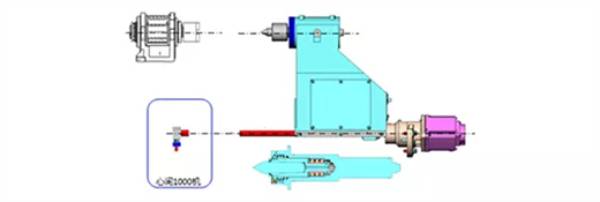

5、NC可编程控制尾座(MS配置)

采用NC驱动尾座,可在自动循环过程中调整尾座位置,适合自动化加工领域。

在尾座顶紧工件的状况下,也可以调整尾座推力。并可以通过程序实现推力的调整,可以对应多种加工程序。

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第13张

6、第二主轴(MS、MSY配置)

副主轴与主轴具有同步功能(选项),可在旋转的状态下实现两个主轴卡盘之间的工件传递,减少装夹辅助时间,并实现一次装夹,完成工件的正背面两序加工。

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第14张

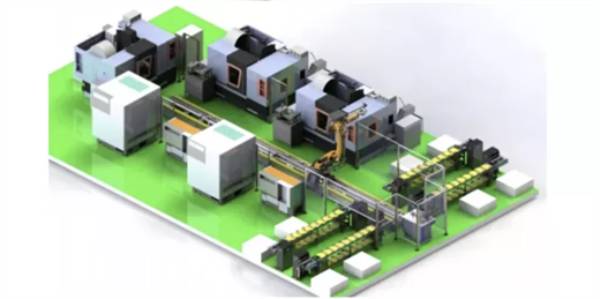

自动化

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第15张

数控系统

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第16张

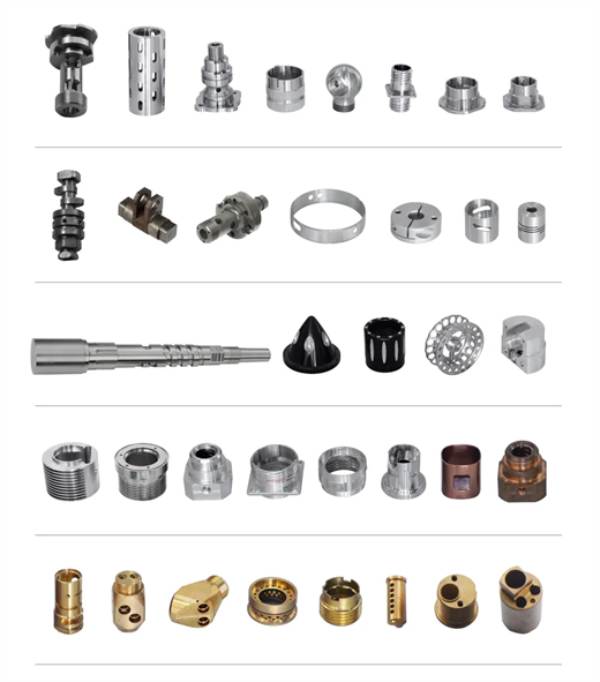

部分加工产品

JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心  第17张

以上就是关于“JL-52MYS:追求简单和高性能的CNC车床/斜插补动力刀塔车铣复合中心”的相关知识点,上海机床展官方就介绍到这里,如有关于机床及上海机床展相关内容其他问题,欢迎大家关注我们“微信公众号:机床展门票”咨询哦!
