如何加工小于1mm的高精度微型医疗器械?

刘辈 82 0

Günter Stoffel Medizintechnik公司成功之路始自1971年,原本是该公司创始人的一项副业:Günter Stoffel曾生产模具,常常工作到深夜,生产圆柄的手术器械,该产品很快成为医疗器械领域的畅销品。

现在,该公司继续由第二代经营,现有20名员工,生产高质量的显微手术和微创手术器械,产品品牌为insto–Instruments Stoffel。为满足客户的严格质量和交货期要求,客户中包括许多行业巨头。

2020年Günter Stoffel Medizintechnik向DMG MORI投资购买两台5轴联动加工中心,一台第三代DMU 50和一台DMP 70,并配WH 3 Cell工件运送系统,以实现高生产力的自主生产。

5轴联动加工手术器械   工件直径小于1 mm和孔径0.2 mm

用高倍放大镜但最好用显微镜才能看清Günter Stoffel Medizintechnik加工的工件。该公司创始人儿子,即现任公司总经理Dieter Stoffel介绍说:“手术器械尺寸只有0.8mm,孔的直径只有0.2mm”。用5轴技术加工。“例如,在微创手术中使用的微型活检钳,就是这样加工的。”这是非常特殊的加工,加工专家在开发阶段的初期参与开发。Dieter Stoffel表示:“我们的目标是与客户合作,从开发到第一件样品直到最终产品和大批量生产”。

如何加工小于1mm的高精度微型医疗器械?  第1张

微型工件高精度:

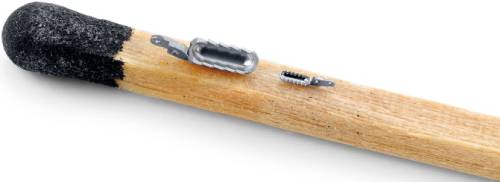

Günter Stoffel Medizintechnik生产手术器械,例如在内窥镜微创手术中使用的活检钳,尺寸仅0.8mm,钳上孔的直径只有0.2mm,当然用5轴联动铣削技术加工。

第三代DMU 50和DMP 70:5轴联动加工精密手术器械,精度高达微米级。DMP 70:2G加速度和1.5秒钟屑到屑换刀时间

生产insto手术器械需要极高的质量意识并需要达到高效率。Dieter Stoffel表示:“要保持竞争力,必须不断检视我们的工艺并不断提高生产力”。我们用两台DMG MORI的5轴联动加工中心显著优化工艺:“这两台机床提高了生产经济性,效果优于我们曾经使用的其它5轴机床。”用这两台机床加工的工件大多达到千分之一毫米以内的精度,这样高的精度很快收获了信任。“第三代DMU 50和DMP 70加工中心结构紧凑,这是入选的决定性因素,DMG MORI为我们提供快速和高质量的咨询服务。”

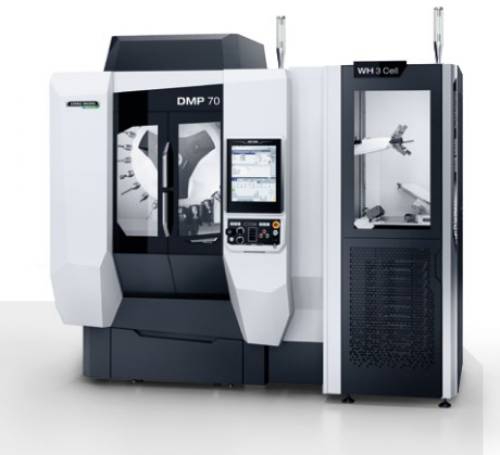

配WH 3 CELL的DMP 70,灵活和结构紧凑的自动化解决方案

亮点

5轴联动加工,配直驱工作台和工件重量可达100kg(选配)

10,000rpm转速的inlineMASTER主轴,标配扭矩78Nm,选配转速24,000rpm,扭矩12Nm或20Nm(BT30,SK30)

高定位精度,配MAGNESCALE直线直接测量系统

高达2g加速度,屑到屑换刀时间仅1.5秒钟

自动化系统,左侧、右侧或正面配WH 3 Cell:工件尺寸可达300×200×100mm和5.5kg(标准版为3kg)

如何加工小于1mm的高精度微型医疗器械?  第2张

DMG MORI医疗器械卓越技术中心优化工艺

特别是DMP 70,这是一款高速加工中心,加速度达2g,屑到屑换刀时间仅1.5秒钟,Dieter Stoffel深切感受到:“我们与DMG MORI医疗器械卓越技术中心和与DMQP合作伙伴Mikron Tool合作,共同设计开发了创新的生产工艺,将周期时间缩短到最短。此外,我们还合作开发了自动生产的全新方法。”手术器械全部从立方件开始铣削加工。工件材质为不锈钢和钛合金。“难点在于在微型工件上需要持续保持极高的精度。”

我们的手术器械将在未来和在全球继续保持领先地位,DMG MORI可持续的生产技术和自动化解决方案不可或缺。

Dieter Stoffel

总经理

Günter Stoffel Medizintechnik GmbH

WH 3 Cell:灵活的750件位运送系统,

占地面积小于1.7 m2

Günter Stoffel Medizintechnik用WH 3 Cell工件运送系统进一步提高DMP 70的生产力。“在WH 3 Cell安装到位后,我们立即将750件工件装入WH 3 Cell工件库中,工件库共提供15个工件托架,可整批装件,也可灵活地装入不同任务单的工件。”目的是让自动化解决方案自主地生产24小时。这些加工中心的另一个优点是占地面积小:“这款工件运送系统只增加1.66m2的占地面积。”

如何加工小于1mm的高精度微型医疗器械?  第3张

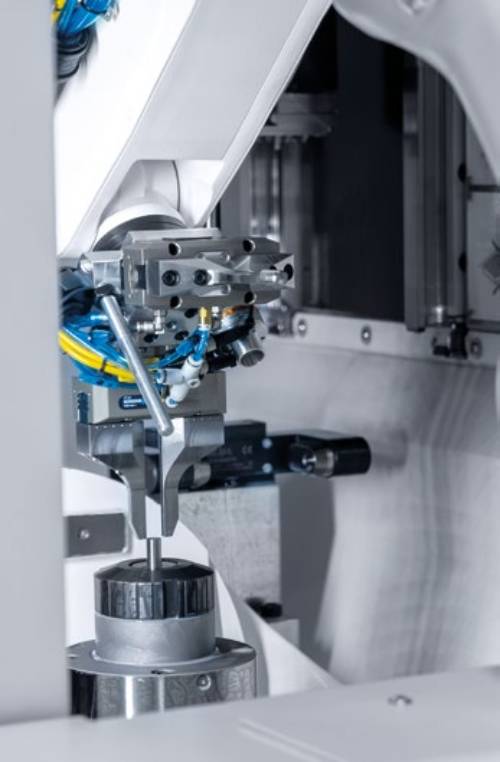

Günter Stoffel Medizintechnik用自动化生产解决方案自主生产,时间可长达24小时。

Dieter Stoffel计划继续扩大公司的业务,正在考虑继续投资,将生产系统现代化:“可满足未来要求的生产技术和自动化解决方案是提高竞争力的关键。DMG MORI一站式地为我们提供全部所需。”当然,其中包括高质量。“我们的手术器械将在未来和在全球继续保持领先地位。”
